[MSA] 18. Ingress, PV / PVC

엔코아 플레이데이터(Encore Playdata) Backend 2기 백엔드 개발 부트캠프 (playdata.io)

백엔드 개발 부트캠프

---

1. Ingress, PV / PVC

1. Ingress

외부에서 내부로 들어오는 패킷을 처리하는 역할로, Layer7 에서 정의하는 쿠버네티스 오브젝트이다.

외부 요청에 대해 라우팅처리를 하며, 가상호스트 기반의 요청처리, SSL/TLS 보안 연결 또한 처리한다.

즉, 외부 요청에 대한 처리 규칙을 쿠버네티스 자체의 기능으로 편리하게 관리할 수있다.



2. PV / PVC

컨테이너의 특징은 컨테이너가 내려가면 저장되어있는 정보가 다 날아간다. 그런데, 쿠버네티스 pod는 언제든 내려갔다 올라올 수 있게 설계 되어있다.

때문에 변경사항을 저장을 해둬야 컨테이너가 내려갔다가 다시 올라왔을 때 이전 변경사항을 유지할 수 있다.



이를 저장하는 공간을 PV (Persistence Volume) 라고 하고, PVC (Persistence Volume Claim) 을 통해 요청을 보내 서비스를 할당, Pod를 생성한다.



3. Jenkins

jenkins는 git / github 와 파이프라인을 연결할 경우, repository 내 나의 코드에 변경사항을 주기적으로 검사, 감지해서 변경사항을 자동으로 빌드해준다.

---

2. Ingress 설치

# docker실행
sudo service docker start

# minikube 실행
minikube start

# 정상적으로 실행됐는지 확인
kubectl get pods -A

기본 실행

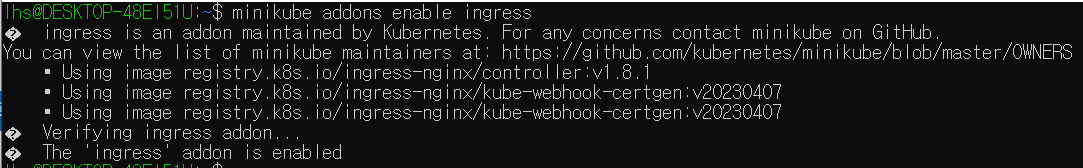

# ingress 설치
minikube addons enable ingress

ingress 설치

# 접속하기 위한 앱 배포
kubectl create deployment web --image=gcr.io/google-samples/hello-app:1.0

# 포트 노출
kubectl expose deployment web --type=NodePort --port=8080

# 확인
kubectl get service web

# 주소 확인 및 서비스 실행
minikube service web --url

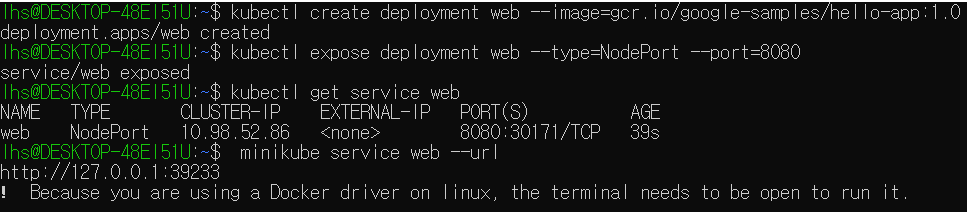

pod 생성 및 실행

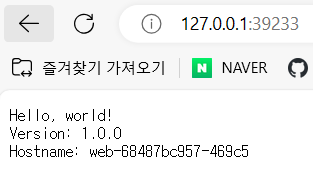

실행한 pod 확인

---

3. Ingress를 통한 LoadBalancer 실습

1. 첫 번째 pod 생성

# example-ingress.yaml 파일 생성
vim example-ingress.yaml

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
    name: example-ingress
    annotations:
      nginx.ingress.kubernetes.io/rewrite-target: /$1
spec:
    rules:
      - host: hello-world.info
        http:
          paths:
            - path: /
              pathType: Prefix
              backend:
                service:
                  name: web
                  port:
                    number: 8080

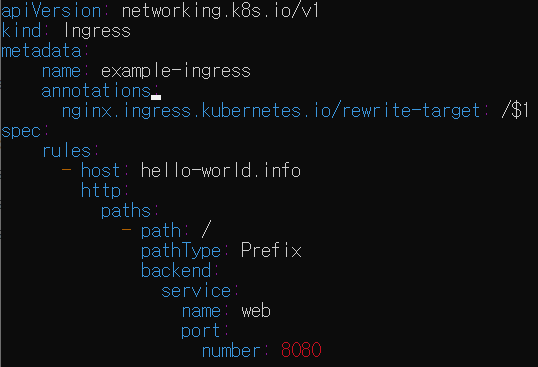

yaml 파일 작성

# 작성한 yaml 파일 적용
kubectl apply -f ./example-ingress.yaml

yaml 적용

# ingress 확인
kubectl get ingress

ingress 확인

# ingress ip 등록
sudo vim /etc/hosts
192.168.49.2    hello-world.info

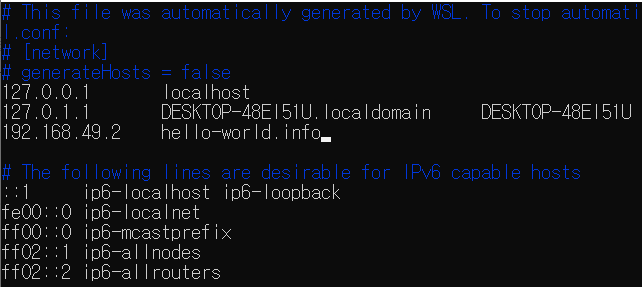

ip 등록

# curl을 날려 ip가 잘 등록되었는지 확인
curl hello-world.info

ip 등록된 것 확인



2. 두 번째 pod 생성

# 두번째 pod 생성
kubectl create deployment web2 --image=gcr.io/google-samples/hello-app:2.0

# deployment 노출
kubectl expose deployment web2 --port=8080 --type=NodePort

# deployment를 하나 더 띄우기 위한 vim 수정
vim example-ingress.yaml

- path: /v2
  pathType: Prefix
  backend:
    service:
      name: web2
      port:
        number: 8080

# 작성한 yaml 파일 적용
kubectl apply -f ./example-ingress.yaml

# curl을 날려 ip가 잘 등록되었는지 확인
curl hello-world.info/v2

curl을 날려 확인

---

4. pv / pvc 실습

도킹이란, 서로 다른 환경을 연결하는 것을 의미한다.

wsl과 windows 서로 도킹을 하여 공유 패키지로 mnt 디렉토리를 이용한다.



1. volume 세팅을 위한 pv-volume.yaml 생성

# pv-volume.yaml 파일 생성
vim pv-volume.yaml

apiVersion: v1
kind: PersistentVolume
metadata:
  name: task-pv-volume
  labels:
    type: local
spec:
  storageClassName: manual
  capacity:
    storage: 10Gi
  accessModes:
    - ReadWriteOnce
  hostPath:
    path: "/mnt/data"

# 작성한 yaml 파일 등록
kubectl apply -f pv-volume.yaml

# 등록된 것 확인
kubectl get pv task-pv-volume

등록 확인

2. pvc를 세팅하기 위한 pv-claim.yaml 생성

# pv-claim.yaml 파일 생성

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: task-pv-claim
spec:
  storageClassName: manual
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 3Gi

# 작성한 yaml 파일 등록
kubectl apply -f pv-claim.yaml

# 등록된 것 확인
kubectl get pv task-pv-claim

Bound 된 것 확인

3. pv / pvc 를 통해 pod를 생성하기 위한 pv-pod.yaml 생성

# pv-pod.yaml 파일 생성
vim pv-pod.yaml

apiVersion: v1
kind: Pod
metadata:
  name: task-pv-pod
spec:
  volumes:
    - name: task-pv-storage
      persistentVolumeClaim:
        claimName: task-pv-claim
  containers:
    - name: task-pv-container
      image: nginx
      ports:
        - containerPort: 80
          name: "http-server"
      volumeMounts:
        - mountPath: "/usr/share/nginx/html"
          name: task-pv-storage


# 작성한 yaml 파일 등록
kubectl apply -f pv-pod.yaml

# 등록된 것 확인
kubectl get pod task-pv-pod

pod 확인

4. pv / pvc 테스트

# minikube를 통해 쿠버네티스에 접속
minikube ssh

# /mnt/data 디렉토리 접근
cd /mnt/data

# html 파일 생성
sudo sh -c "echo 'Hello from Kubernetes storage' > /mnt/data/index.html"

# pod 내에 접속
kubectl exec -it task-pv-pod -- /bin/bash

# html 파일이 있는 디렉토리 접근
cd /usr/share/nginx/html

# 파일이 존재하는지 확인
cat index.html

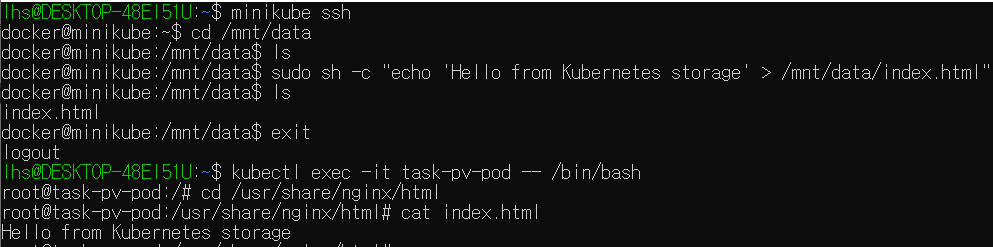

pv / pvc 기능 확인



pv-volume.yaml 을 통해 /mnt/data 를 바라보게 만들었고, pv-claim.yaml 을 통해 요청을 보낸다.

이후 pv-pod.yaml 을 통해 /usr/share/nginx/html 를 volumeMount로 사용함으로서 pv, pvc, pod가 모두 연결 시킨 구조로 만들었다.



결과를 확인하기 위해, pod 생성 후 해당 pod 내에 들어가  /usr/share/nginx/html 로 접근하여 /mnt/data 내에 있던 index.html이 존재하는지 확인했다.

---

5. Jenkins 실행

# jenkins 컨테이너 생성
kubectl exec --namespace default -it svc/jenkins -c jenkins -- /bin/cat /run/secrets/additional/chart-admin-password && echo

# 실행을 위한 포트포워딩
kubectl --namespace default port-forward svc/jenkins 20000:8080

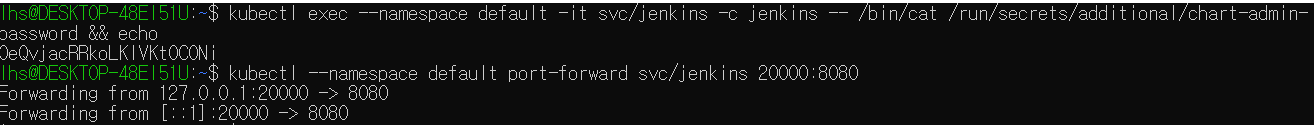

실행

jenkins 실행 화면

---

6. 65일차 후기

Ingress는 OSI 7계층에서 Layer7을 담당하는 쿠버네티스 오브젝트로, 이를 활용해 로드밸런싱 또한 가능하다.

쿠버네티스는 컨테이너를 관리하기 위한 오케스트레이션 툴로, 컨테이너가 모종의 이유로 종료되거나 중지 될 시 replica를 통해 컨테이너를 대체하여 해당 서비스를 유지하게 된다.

그런데, 이 때 컨테이너가 종료된다면 컨테이너 실행 이후 변경사항이 전부 날아가게 된다. 그렇다면 서비스가 제대로 유지될 수가 없기 때문에 Volume을 통해 변경사항을 저장해야한다.

이를 위해 PV, PVC를 사용하여 변경사항을 유지, 서비스를 유지하게 된다.
